01.10.2011 Программный приёмник выложен в SVN

Материал из SRNS
Перейти к: навигация, поиск

Logo SR31 - вот он так примерно и работает...

Содержание

Решено оживить проект программного приёмника. Теперь цель - обучение студентов и выполнение научных исследований.

Состояние приёмника на сегодня

На данный момент программный приёмник работает и выполняет свою основную функцию - решает навигационную задачу. Входной сигнал, принятый радиочастотным блоком, передаётся в ЭВМ по шине USB. Приёмник работает в режиме реального времени. Работа осуществляется по сигналам GPS C/A.

Возможен второй вариант использования приёмника. Выборка сигнала записывается на жёсткий диск, а потом возможна работа программного приёмника по записанной в файл выборке (также в реальном времени).

Где взять исходники

Я подчистил исходники, выкинул всё, что не нужно. Удалил все бинарные файлы. Вычистил всё, что взязано с Plx (RIP PlxPci - не думаю, что кто-то будет жалеть...).

Результат выложил в SVN. Пока проект называется SR31. Посмотреть его содержимое, при наличии пары логин/пароль, можно тут: SR31

Так как же получить исходники? Во-первых, вам нужен Linux. Это первое и главное. Дальше всё просто.

1. Создать рабочий каталог (допустим, SR31):

mkdir SR31

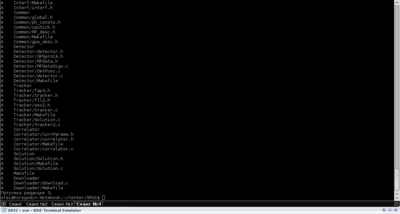

2. Получить текущую ревизию из репозитория:

cd SR31
svn co svn://193.233.71.244:4000/SR31/trunk/ .
20111011 SR31 1.png
20111011 SR31 2.png
20111011 SR31 3.png

Если нужно работать с записанными выборками данных (а не с платой USB), то надо:

3. Создать каталог для данных

mkdir data

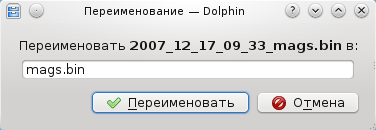

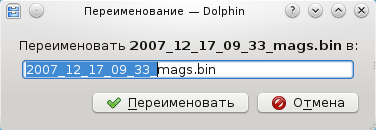

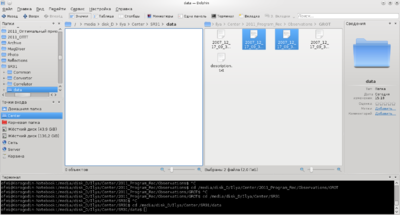

4. Скопировать в каталог с данными выборку сигнала. На данный момент в программу задано, что файлы называются data/sigs.bin и data/mags.bin

20111011 SR31 4.png
20111011 SR31 5.png
20111011 SR31 6.png

5. Необходимо поставить библиотеку FFTW. Есть два варианта:

  • Поставить библиотеку fftw3-dev в систему из репозитория (пример для Ubuntu):
sudo apt-get install fftw3-dev
  • Резервный вариант: Скачать, скомпилировать библиотеку fftw и положить файл fftw3.h в /usr/include, а libfftw3.a в каталог /usr/lib. Делается это так: cd fftw; ./configure --prefix=/usr; make; make install

6. Дальше нужно зайти в каталог work и дать команду:

make

Данная команда скомпилирует программу и создаст в каталоге bin исполняемые файлы. Дальше нужно получить права root. Обычно это делается командой:

su

В системе Ubuntu работа с правами root не разрешается, тогда нужно сделать так:

sudo bash

или запускать саму программу через sudo:

name@host:path/bin$ sudo ./emu_receiver

В каталоге bin находятся необходимые программы: usb_receiver, emu_receiver и прочее.

Работа с приёмником

Работа программного приемника

Предполагается два варианта работы - по реальному сигналу с платой USB и по записанному в файл сигналу.

Работа по реальному сигналу

Для работы по реальному сигналу необходима плата ввода данных USB. Сейчас эти платы изготавливаются, ответственный и разработчик - Иван Липа. Платы должны быть готовы примерно через месяц.

Плата ввода данных по-крупному состоит из двух частей (кстати, она даже реально состоит из двух частей ;). Первая часть - радиочастотный блок приёмника со всеми его функциями - усиление сигнала, перенос по частоте, фильтрация, АЦП... Вторая часть - интерфейс ввода данных, передающий оцифрованный поток в компьютер.

Для работы с этой платой необходимо:

  1. загрузить модуль ядра usb40;
  2. настроить udev;
  3. подключить плату к USB;
  4. запустить приёмник usb_receiver.

Первые два пункта, естественно, нужно делать только один раз при настройке. Исходники модуля ядра я пока не выложил в SVN, предполагаю включить их в проект.

Проект надо запускать из-под root, иначе работать нормально не будет. Тут дело в том, что приёмник устанавливает себе повышенный приоритет, а это позволяется только программам с правами root. (Интересно, поможет ли тут SUID? Надо попробовать...)

Работа по выборке данных из файла

Выборки данных храняться в каталоге data. Выборка данных состоит из двух файлов. Один файл содержит отсчёты знака входного сигнала (sigs), второй файл - отсчёты амплитуды (mags). Странно, но так уж повелось...

Как можно получить выборку сигнала? Тут есть два варианта.

Первый вариант - записать из эфира. Для этого нужна плата ввода данных и программа download, входящая в проект приёмника. Можно записать выборку такой длины, на которую хватит места на диске. Ранее было сделано несколько выборок данных, их можно использовать в работе.

Второй вариант - сформировать выборку в модели. В состав программного приёмника входит программа для формирования такой выборки - sim.c.

Задачи по развитию проекта

Актуальные задачи:

  • совершенствование самого софта программного приёмника (особенно в части стабильности);
  • графический интерфейс на qt;
  • перенести функцию оценивания отношения сигнал/шум;
  • плата ввода данных;
  • загрузочный диск Linux с необходимым софтом;
  • написание документации.

На первом этапе нужно снять характеристики приёмника - TTFF, чувствительность, точность и составить сравнительную таблицу с другими приёмниками, чтобы ни у кого не было иллюзий.

Название

Кстати. Затеяв данное мероприятие, мы столкнулись с серьёзной проблемой. Нынешний программный приёмник был создан ещё в 2007 году, но до сих пор не получил нормального названия. У меня, например, все эти годы проект лежал в каталоге "Receiver_pure". Звучного названия, вроде "Альпака", до сих пор нет. Пока я назвал проект SR31. SR - "Software receiver". 31 - это просто цифра для солидности.

Так что объявляется конкурс на название программного приёмника ;)

UPDATE. 10.10.2011 Поздно, название уже определено - SR31.

[ Хронологический вид ]Комментарии

Тут небольшая проблема - у студентов нет доступа к WebSVN

Надо им раздать пароли - только индивидуальные! И не на все проекты.

На WebSVN пароль реализован средствами Апача. Он просто не дает запустить сам WebSVN. Пока не вижу пути, как запаролить в WebSVN отдельные проекты.

А можно ли, допустим, запустить два WebSVN с разными паролями? Или при таком подходе вообще два Апача понадобиться?

А вот это не подойдёт? http://stackoverflow.com/questions/939119/how-do-i-restrict-repository-access-via-websvn Там ведь указыватся путь к хранилищу SVN и файл с паролями. Может быть, сделать такие конфиги отдельные для каждого проекта?

Примерно так:

<Location /svn1>

...

AuthUserFile "/svn1/secret"

</Location>

<Location /svn2>

...

AuthUserFile "/svn2/secret"

</Location>

Идея понятна, нужно пробовать и разбираться.
