USB FrontEnd MAX2769
Сущность:

фронтенд

Назначение:

фронтенд программного приемника

Навигационные сигналы:

GPS L1,
ГЛОНАСС L1

Первые образцы:

2010

Разработчик:

УИЦ СРТТ, Иван Липа

Энергопотребление
Номинал напряжения питания

5В от шины USB

Масса и габариты
Размеры

40x20x14

Чувствительность и время старта
Заявленная точность
Антенный модуль
Фронтенд
Опорный генератор

встроенный 16,369 МГц (возможна замена)
вход для внешнего генератора (надо уточнить диапазон)

Аналого-цифровое преобразование
Разрядность АЦП

1 - 1.5 - 2 - 2.5 - 3 разряда

Быстрый поиск
Коррелятор
Оценки информативных параметров
Навигационная задача

На данной странице описывается плата радиочастотного блока на основе микросхемы MAX2769. Собственно, устройство содержит две платы.

  1. Непосредственно плату радиочастотного блока; вход - антенна, выход - разъём с сигналами на выходах АЦП.
  2. Плату ввода данных в компьютер: вход - разъём с выходами АЦП, выход - USB.

Две платы стыкуются друг с другом в единое целое.

Устройство предназначено для использования в качестве радиочастотного блока программного приёмника SR31. Возможно отдельное использование радиочастотного блока без платы ввода данных по USB.

Содержание

Возможности

  1. Входные сигналы:
    1. GPS L1 C/A
    2. GPS L1C
    3. ГЛОНАСС ПТ
    4. Galileo E1OS
    5. Compass L1 ?
    6. SBAS
  2. Опорный генератор:
    1. встроенный 16,369 МГц (возможна замена)
    2. вход для внешнего генератора (надо уточнить диапазон).
  3. Фильтр промежуточной частоты: 4-18 МГц
  4. Квантование: 1 - 1.5 - 2 - 2.5 - 3 разряда
  5. Частота дискретизации: 1\times f_{og}, 2\times f_{og} ?
  6. Питание от шины USB.
  7. Возможность перепрошивки по USB.

Плата радиочастотного блока

Размер платы 40х50 мм. Высота равна 14 мм и определяется используемым разъёмом SMA.

Вид сверху Вид снизу

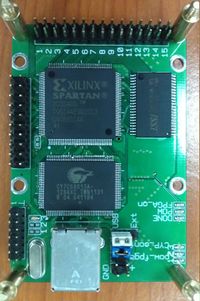

Плата интерфейса USB

Размер платы 73х50 мм. Плата фронт-энда пристыковывается сверху. Всё вместе питается непосредственно от шины USB.

Вид сверху Вид снизу

Использование платы

Для использования платы под Linux применяется специальный модуль ядра.
