25.06.2018 Антенный пост на 8 приемников

Материал из SRNS
Перейти к: навигация, поиск

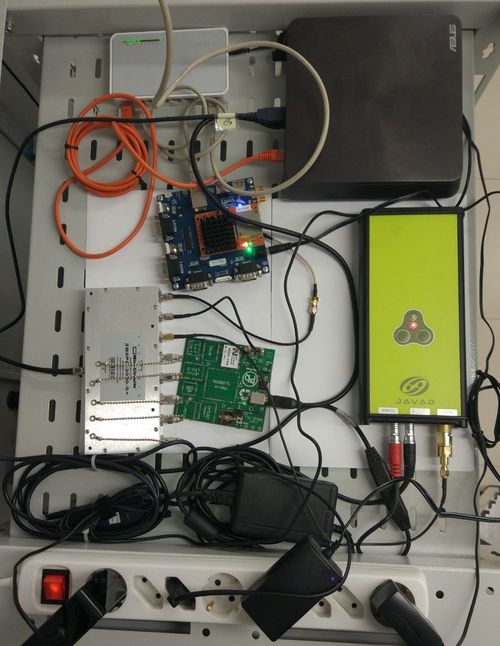

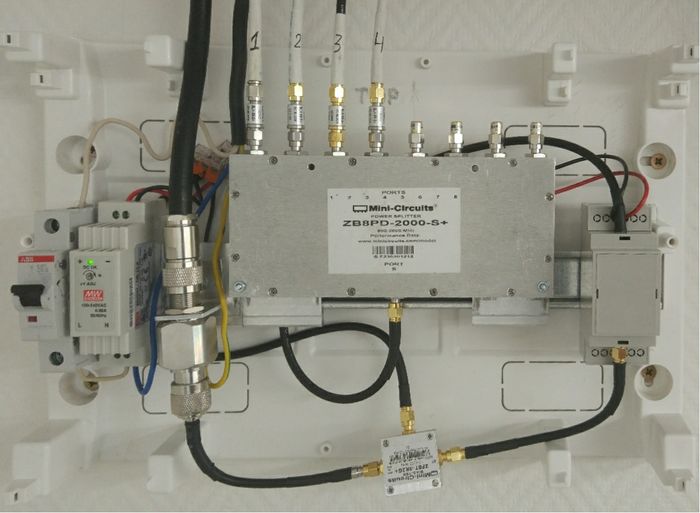

20180624 AntennaSplitter.jpg

Структурная схема

20180622 structural.png

Список компонентов

наименование модель кол-во прим.
BIAS-TEE ZFBT-4R2G+ 1
AMPLIFIER ZX60-2534M 1
SPLITTER ZB8PD-2000-S+ 1
DC-BLOCK BLK-89-S+ 8
Блок питания DR-15-5, mean well 1 www.chipdip.ru
Автоматический выключатель S201 C0,5А, АВВ 1 www.electro-mpo.ru
Грозозащита 1
Бокс навесной 1SPE007717F0810 Mistral41, АВВ 1 www.electro-mpo.ru
Корпус на DIN-рейку D2MG, 36.3х90.2х57.5 мм 1 www.chipdip.ru
Защелка для монтажа DRP-03 3 www.chipdip.ru
Разъем N, штекер, RG-58 HYR-0303 2 www.chipdip.ru
Разъем SMA штекер, RG-58 HYR-1101A 13 www.chipdip.ru
Разъем SMA, гнездо, RG-58 HYR-1106A 1 www.chipdip.ru

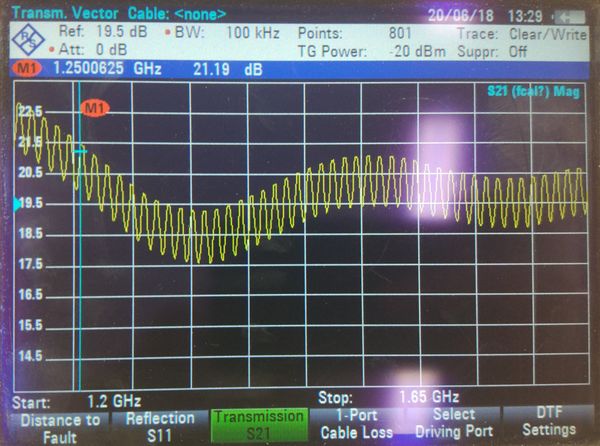

Коэффициент усиления

20180624 gain.jpg
