24.10.2011 Двухэтапный поиск сигналов

Материал из SRNS
Перейти к: навигация, поиск

Содержание

Цели работы

  • Исследовать выигрыш по времени поиска от размера поля поиска на 2-м этапе
  • Определить объем разбиения поля поиска на этапах для случаев с разным числом корреляторов

Тезисы по работе

Некоторые результаты

Выигрыш для случая малого числа корреляторов

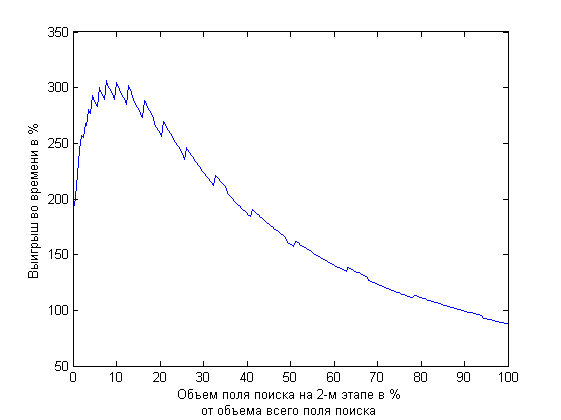

График выигрыша времени поиска сигнала GPS C/A 30дБГц. Числом позиций поиска по задержке 2046, поиск по частоте +/-10кГц.
Результирующие вероятности Pf=0.1, Pd=0.9
Время когерентного накопления 2мс на 500 параллельных корреляторах.

Иссл 2ступ поиска 30дбгц 2мс.PNG

Рваность графика объясняется квантованностью NN(число некогерентных накоплений).
Данные расчеты приведены для случая, когда на 2-м этапе не используется накопление из 1-го этапа

График справедлив для ситуаций, когда корреляторы не простаивают.
Если искать сигналы среди 12 спутников с поиском по частоте +/-10кГц и когерентным накоплением 2мс, то имея в наличии вплоть до 100000 корреляторов можно пользоваться вышеприведенным графиком.


Зависимость Выигрыша от числа корреляторов

График выигрыша времени двухэтапного поиска при увеличении числа корреляторов в случае, когда на 2-м этапе остается 10% исходного поля поиска.

Выигрыш по времени от числа корреляторов.PNG


Семейство кривых выигрыша от разбиения поля поиска на этапах для разного числа корреляторов

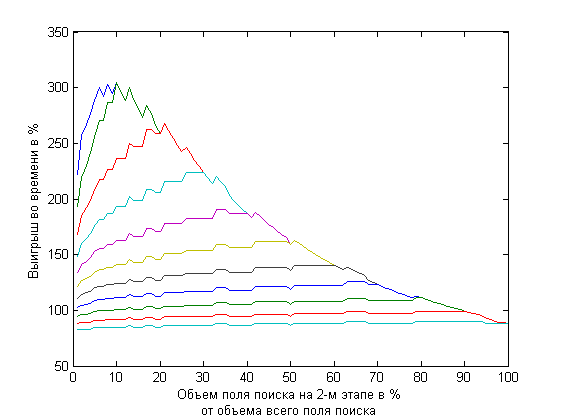

Выигрыш во времени поиска от объема поиска на 2-м этапе для различных количеств корреляторов. Количество корреляторов варьируется от 1 до 100% от объема поля поиска с шагом 10%. Верхний синий график соответствует 1% корреляторов, нижний голубой 100%.

Иссл 2ступ поиска 30дбгц 2мс 2.PNG

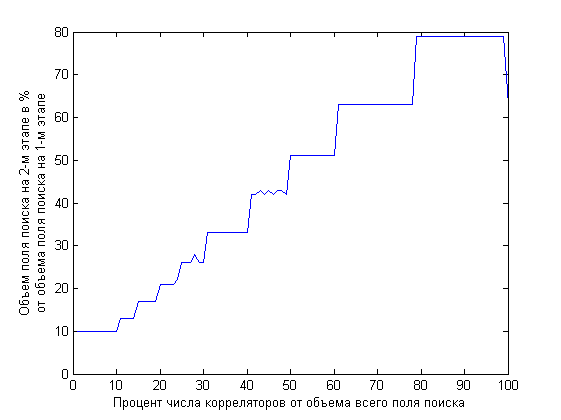

Оптимальный объем поля поиска на 2-м этапе в зависимости от числа корреляторов

Иссл 2ступ поиска 30дбгц 2мс 3 2.PNG
