21.09.2011, BUC (block upconverter)

Содержание

1 BUC для VSAT
- 1.1 Проблемы
- 1.2 Примеры
2 BUC от компании Радис
3 Миксеры для самодельного ап-конвертера

BUC для VSAT

BUC(побольше) и DUC(поменьше) в сборе с рупором-облучателем для приемо-передающей станции VSAT

С ширпотребным Ku диапазоном ассоциируется спутниковая связь и телевидение. По счастливому совпадению требуемый нам диапазон попадает в полосу сигналов, используемых в VSAT для радиолинии Земля-Спутник (передача сигнала с Земли) - 14.0-14.5 ГГц.

Естественно, для построения VSAT-системы требуется up-converter в том или ином виде. Тут нам опять повезло - исторически он делается отдельным блоком - BUC'ом.

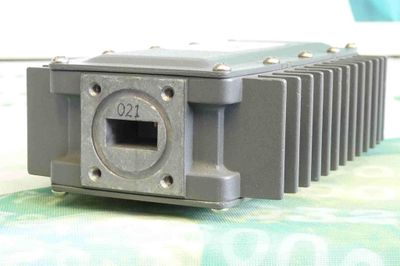

Выглядит эта игрушка примерно вот так:

Вход ПЧ (L-диапазон)	Выход (Ku-диапазон)

Проблемы

Модели распространенной у нас компании NJT

Разъем входа - F на 75 Ом или N на 50 Ом. Но обычно в продаже именно F на 75 Ом.

Выход - WR75G (прямоугольный волновод). В спутниковой связи на этой частоте используют прямоугольные волноводы и в передатчиках, и в приемниках. Переходники на N в природе существуют (1, 2, 3).

Типичная выходная мощность - 1-3 Вт. Минимум, что видел в интернете на забугорных сайтах - 0.25 Вт. Нам же нужен сигнал -160 дБВт. Аттенюаторы на такие частоты существуют, например вот. Наши аттенюаторы рассчитаны на работу до 6ГГц, но это ещё не значит, что они не будут работать на 14 ГГц. Скорее всего только уйдут от номинала на пару дБ.

Итого, примерный полный бюджет $700:

$300 на BUC;
$100 на переходник;
5 по $60 на аттенюаторы.

Примеры

NJT5037F (datasheet)

Есть в Москве в наличии, стоит 320 USD без НДС.

Аналогичный девайс (модель пока неизвестна) нашелся у Болдырева.

BUC от компании Радис

Компания делает разнообразную СВЧ-технику советского типа для РНИИ КП и прочих. Находится на северо-западе Москвы. Делает вот такие BUC Ku-диапазона. Цена не указана, сроки тоже.

Из плюсов:

Выходные разъемы человеческие - для 50 Омного коаксила ("7/3-тип (50 Ом)")
Утверждают, что поставляют оборудование в РНИИ КП

Миксеры для самодельного ап-конвертера

На кафедре АУиРРВ используются 3см генераторы (под 10 ГГц). Если дополнить его соответствующим смесителем и одним из наших генераторов (с IQ до 6 ГГц), получим ап-конвертер.
