03.10.2011, Custom Digital Mode в векторном генераторе R&S

Решим задачу генерирования сигнала с помощью векторного генератора Rohde & Schwarz.

howto перерос в лабораторную работу для студентов

Параметры сигнала:

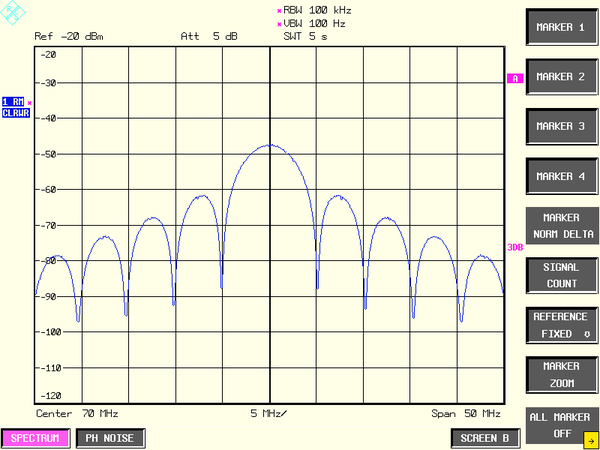

• промежуточная частота 70 МГц;
• манипуляция BPSK с темпом 5.11 МГц известной периодической последовательностью

Дополнительно требуется обеспечить выдачу метки начала каждой эпохи последовательности.

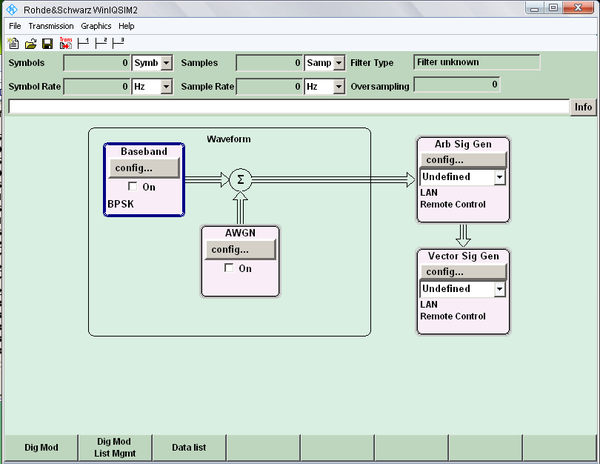

WinIQSim2

Для решения задачи была установлена программа WinIQSim2. Взята с диска, шедшего в комплекте с приборами.

Программа аналогична программному обеспечению, установленному на приборах.

Создание DataList-файла

Процесс создания DataList в программе WinIQSim2:

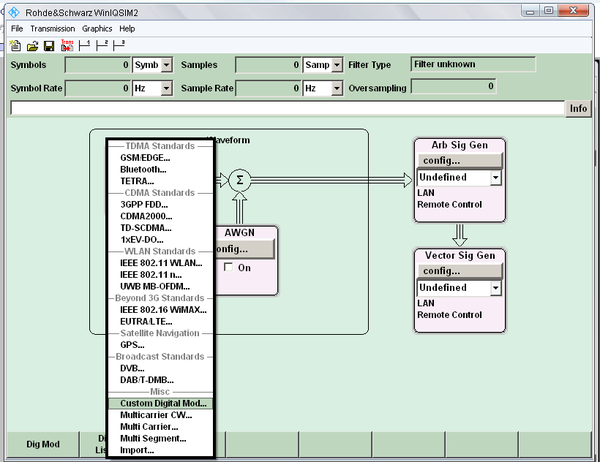

• В BaseBand выбираем Custom Digital Mode

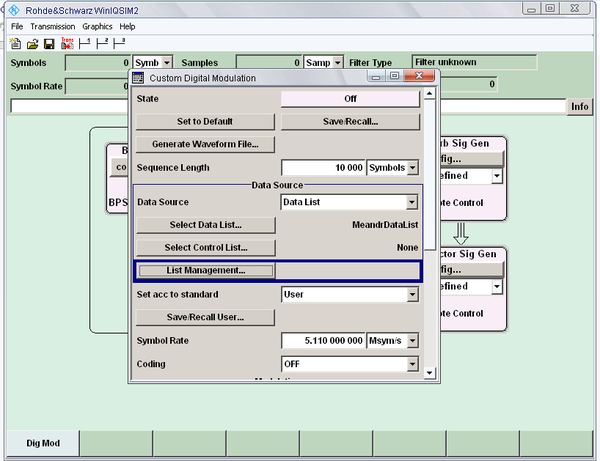

• Далее List Management

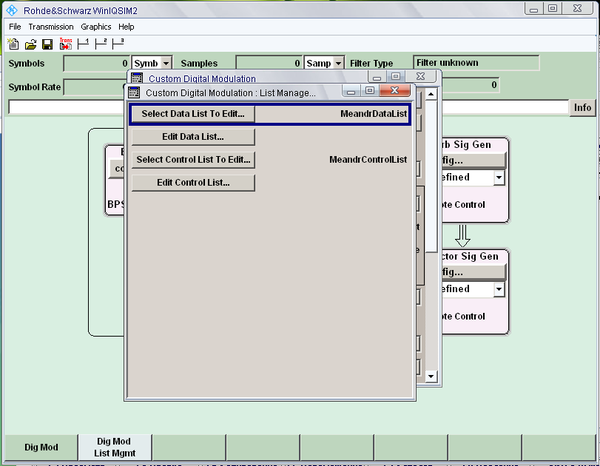

• Далее выбираем Select Data List To Edit

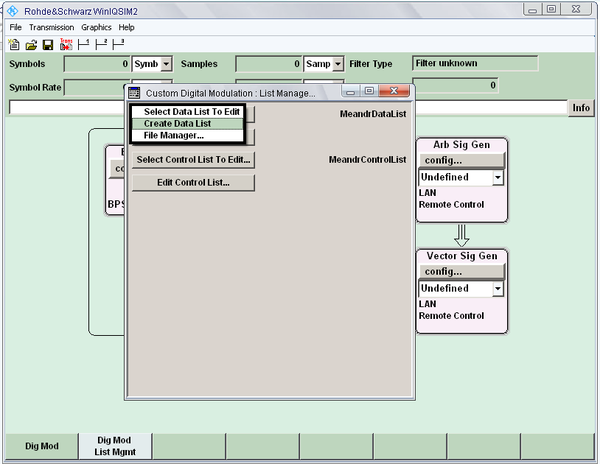

• В выпадающем меню выбираем Create Data List

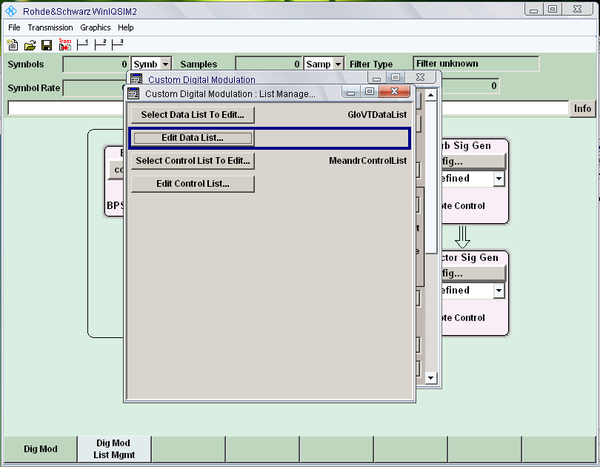

• Создаем файл, далее можем перейти к его редактированию, если длина последовательности невелика. Для этого следует выбрать Edit Data List.

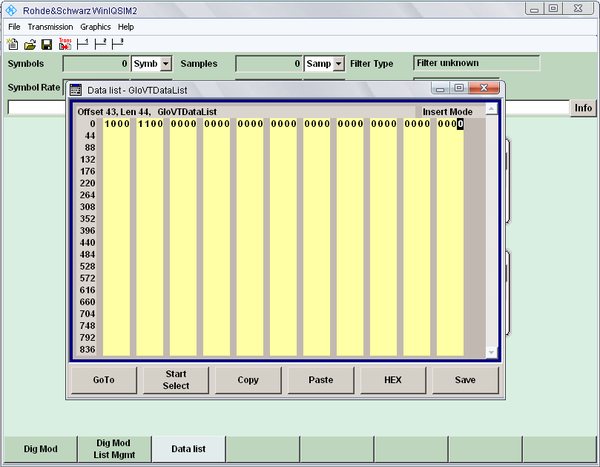

• В редакторе вводим последовательность битов модуляции. Как именно применять эти биты мы скажем генератору позже. В случае с модуляцией BPSK: "1" - сдвиг фазы на $pi$ (множители модулятора I=-1, Q=0), "0" - отсутствие сдвига фазы (I=1, Q=0).

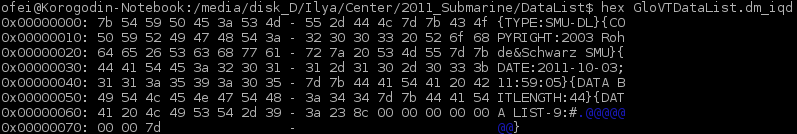

Если сохранить введенную последовательность, WinIQSim, для приведенного примера, создаст файл со следующим содержанием:

Здесь 8C 00 00 00 00 0 - запись в hex'е введенной строки "100011000......"

Если число символов в ПСП не кратно 4, то в конце строки добавляется магический код, который IQSim распознает с помощью параметра DATA BITLENGTH.

Если последовательность длинная, её можно вставить с помощью кнопки Paste. Например, предварительно скопировав последовательность 0 и 1 из файла (строка, в которой символы разделены проблемами).

Применение DataList-файла на генераторе

Сохраненный DataList-файл тем или иным образом предоставляем генератору (сеть, флэш и т.п.). Дальнейшие манипуляции проводим с помощью собственного программного обеспечения генератора.

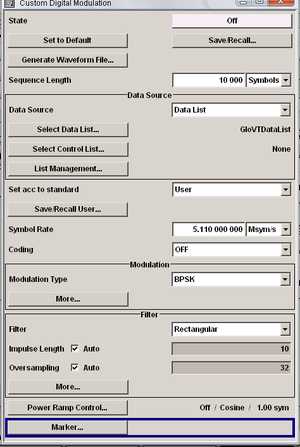

Открываем сгенерированный файл в окне Custom Digital Modulation с помощью кнопки Select Data List:

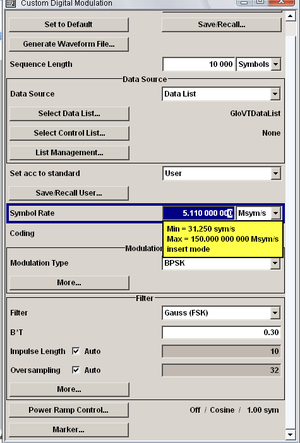

В графе Symbol Rate устанавливаем скорость перебора чипов, кодирование (если не требуется) отключаем

Выбираем требуемый вид манипуляции, в нашем случае - BPSK:

Выбираем вид фильтра для манипулирующих I,Q сигналов:

Остается установить требуемую частоту и мощность - требуемый сигнал готов.

Настройка метки начала эпохи кода

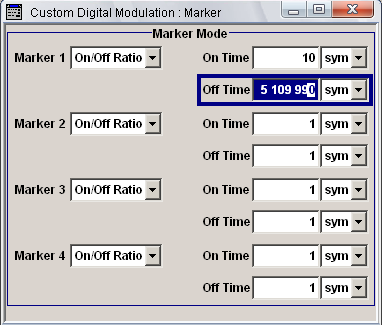

Перейдем в меню Marker (в некоторых версиях Trigger/Marker):

С помощью граф On Time и Off Time устанавливаем длительность (в чипах последовательности) положения маркера в высоком и низком уровне напряжения соответственно.

Например, для генерирования положительного импульса длительностью n чипов в начале каждого периода повторения последовательности (на каждой эпохе) устанавливаем в поле On Time значение n, а в поле Off Time значение L-n, где L - длительность модулирующей последовательности.

При этом положительный фронт импульса будет приходится на середину интервала первого чипа последовательности.
