Итак, задача состоит в том, чтобы с помощью Modelsim провести моделирование кода Verilog.

Содержание

Создаём файл, который будем моделировать

`timescale 1ns/1ns

module tb();
   reg clk = 1'b0;

   always #5 clk=!clk;

   reg [4:0] cnt=5'b0;

   always @(posedge clk) begin
      cnt <= cnt+1;
   end

endmodule

Первая строка задаёт темп моделирования. Строка "always #5 clk=!clk;" задаёт тактовый сигнал - каждые 5 интервалов времени, указанных в timescale. Остальной код тривиален.

Создаём новую библиотеку. Пусть для примера она называется "tb":

20160219 questa newlib 1.png 20160219 questa newlib 2.png

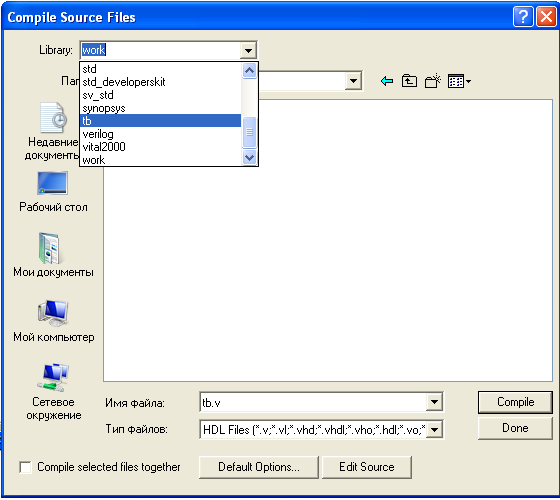

Компилируем файл verilog.

20160219 questa compile.png 20160219 questa compile 2.png

Попутно указываем путь к подключаемым чере "`include" файлам, нажав кнопку "Default options":

20160316 MentorIncludeDIr.png

20160219 questa compile 3.png

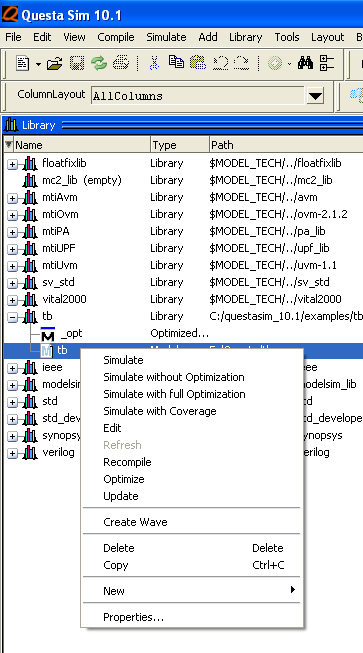

Запускаем симуляцию - без оптимизации! (Simulate without optimization)

20160219 questa simulate 1.png

Добавляем требуемые сигналы в окно отображения Wave

20160219 questa simulate 2.png

Запускаем симуляцию - выбираем длительность и нажимаем кнопку запуска (справа от поля ввода длительности)

20160219 questa simulate 3.png

В окне Wave смотрим результаты

20160219 questa wave 1.png

А теперь всё то же самое - автоматически

Каждый раз делать всё это надоедает. Поэтому можно сделать всё из командного файла. Создаём файл "do.tcl"

# vlib tb
vlog -reportprogress 300 -work tb /tmp/Verilog/test.v
vsim -novopt tb.tb
add wave -position instertpoint \
    sim:/tb/clk \
    sim:/tb/cnt
run 100ns

Запускаем vsim командой:

vsim -do do.tcl

В результате выдаются временные диаграммы. Можно в коде тестбенча сделать запись результатов в файл, дать в конце скрипта команду exit, тогда временные диаграммы можно будет не смотреть.

Более сложный пример с автоматизацией процессов

Рассмотрим пример, в котором есть тестируемый модуль my_adder.v, тестбенч test.v и включаемый файл inc/params.v. Будет два режима отладки:

  • отладка с просмотром временных диаграмм в modelsim
  • обработка данных в Matlab с помощью файла test.m

Итак, исходники:

  • тестируемый модуль my_adder.v:
  • тесбенч test.v:
  • Файл параметров inc/params.v:
  • Тест Matlab test.m:


Автоматизация процессов будет осуществляться с помощью make.


Цель all стоит в Makefile первой, она будет выполнятся при запуске make. Можно ставить в зависимость show, тогда откроется окно modelsim с временными диаграммами, либо batch, тогда modelsim выполнит моделирование в командном режиме и результаты будут записаны в файлы cnt.txt и sum.txt.

Цель compile создаёт файл compile.tcl, используемый для компиляции файлов verilog. Цель tb создаёт библиотеку tb, в которой будет происходить моделирование. Цель clean очищает каталог от всех создаваемых при работе файлов.

При выполнении make show исполняется файл show.tcl. В этом файле перечислены сигналы, которые выводятся в окно wave и даётся команда run.


При выполнении make batch исполняется файл batch.tcl:


Теперь можно сразу из Matlab запускать test.m и всё будет работать. Можно вызывать make show и будут временные диаграммы в modelsim.

Ссылка на архив с файлами: File:20161104_verilog_test.tar.bz2
